玉柴 YC4D105-D34 柴油发动机整机解析
一、核心参数
发动机型号：YC4D105-D34
品牌/制造商：广西玉柴机器股份有限公司
型式：立式、直列、水冷、四冲程
吸气方式：废气涡轮增压
燃烧室形式：直喷式缩口ω燃烧室
气缸数：4
缸径 × 行程：108 mm × 115 mm
总排量：4.214 L
压缩比：17.5:1
额定功率/转速：70 kW @ 1500 r/min
备用功率/转速：77 kW @ 1500 r/min
适配发电机组功率：常用60 kW / 备用64-66 kW
单缸气门数：2
气缸型式：湿式气缸套
燃油供给系统：电控高压共轨（BOSCH）
润滑方式：压力、飞溅混合式
起动方式：电起动
工作次序：1-3-4-2
曲轴旋转方向：逆时针（面向功率输出端）
最低空载转速：700～750 r/min
排放水平：GB20891-2014第三阶段（国三）
排放技术路线：BOSCH电控共轨
外特性最低燃油耗：≤205 g/kW·h
额定工况燃油消耗率：≤215 g/kW·h
机油消耗率：≤0.2 g/kW·h
机油容量：11-13 L
转速降：≤1%
稳态转速波动率：≤0.5%
瞬态转速偏差（100%突减功率）：≤+10%
瞬态转速偏差（突加功率）：≤－7%
转速恢复时间：≤5 s
最大允许进气阻力：5 kPa
最大允许排气背压：10 kPa
噪声限值 Lw：≤102 dB(A)
净质量：370 kg
外形尺寸（长×宽×高）：1100×750×960 mm
燃油牌号：夏季0号、5号普通柴油；冬季0号、-10号、-20号、-35号轻柴油（按环境温度选择）
机油牌号：夏季15W-40 CH-4；冬季5W-30 CH-4、10W-30 CH-4、15W-30 CH-4
二、技术特点与优势
高密封性：采用气缸盖集成出水总管设计，减少密封面，提高密封可靠性。
高经济性：采用先进成熟的BOSCH电控共轨+高效增压技术，精确控制喷油量，进气充足，保证柴油机在不同负荷情况下燃烧充分、排放少。
高可靠性：发动机的机体、缸盖、曲轴连杆等主体结构久经考验，确保整机的高可靠性。
加载能力强：瞬态调速性好，加载能力强，满足发电机组性能G3等级要求。
低润滑油消耗：采用玉柴专有活塞环密封技术和气门油封技术，润滑油消耗比国内同功率档产品低50%以上。
高强度材料：机体、气缸盖采用合金铸铁，强化程度高，采用整体曲轴。
大修周期长：发动机经过高度强化，大修周期超过10,000小时。
市场保有量大：YC4D系列是玉柴研发的经典动力产品，市场保有量50多万台。
三、使用场景

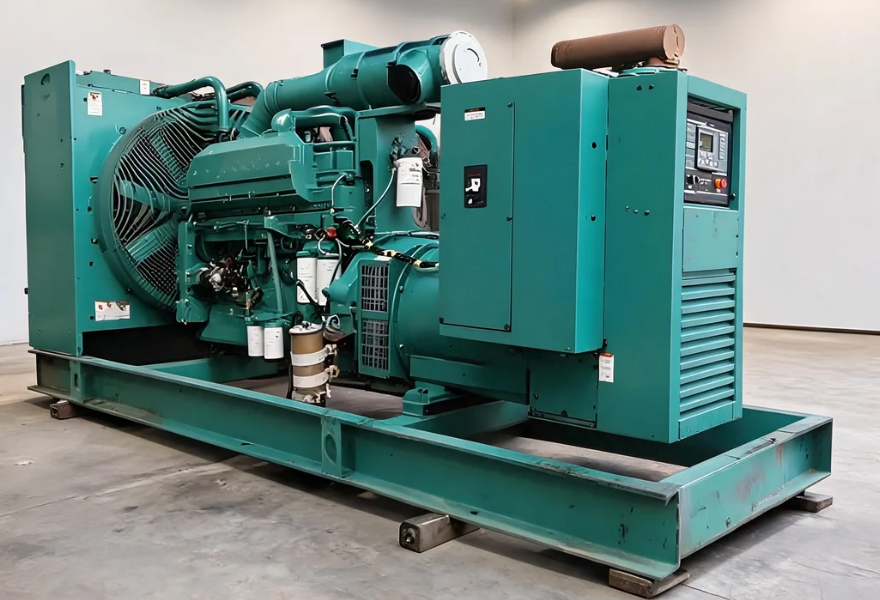

这款发动机是60kW发电机组理想的配套动力，广泛应用于多种场景：
备用/应急电源：适用于商业中心、办公楼、通信基站、医院、学校等场所，当主电网停电时迅速启动，保障关键设备运行。
主用电源：作为常用电力来源，为电网覆盖不到的偏远地区提供持续稳定的电力供应。
工业与商业应用：适用于工矿企业、路桥系统、畜牧养殖、加油站、酒店等领域。
船用辅机：适用于24~100kW船用机组等。
四、环境要求
海拔高度：≤1000m（超过需功率修正）
燃油标准：0#轻柴油（需根据环境温度选择相应标号）
机油标准：CH-4级及以上
冷却方式：闭式水冷却
启动方式：DC24V电启动
五、功率定义说明
根据发电机组行业标准，功率定义如下：
备用功率 (ESP)：仅用于应急电站，提供紧急电源。每年累计运行时间不超过200小时，且平均负荷不超过备用功率的80%。
常用功率 (PRP)：用于不限时向各类电气负载供电。在任意连续的250小时运行周期内，可变负载的平均负荷不超过常用功率的70%。
六、售后保养要点
定期保养周期
日常（每次运行前后）：
检查机油油位、冷却液液位，不足时及时添加符合规格的油液。
观察机组有无漏油、漏水、漏气现象，检查各部位螺栓是否松动。
清洁机组表面灰尘油污，检查空气滤清器。
排放油水分离器中的水分。
检查风扇皮带张紧度。
首次保养（新机运行50小时后）：
必须更换机油和机油滤清器，清除磨合期产生的杂质。
常规保养（每运行250小时）：
更换发动机机油（须使用CH-4级或以上级别机油）。
更换机油滤清器。
更换柴油滤清器。
需要时排放燃油箱油污。
检查并张紧风扇皮带。
中期保养（每运行500小时）：
更换冷却液（长效防冻防锈液）。
检查冷却液添加剂DCA浓度。
对涡轮增压器、中冷器及其连接管路进行检查和清洁。
检查并清洗燃油箱，排除积水和污物。
长期保养（每运行2000小时）：
清洗并校准喷油器。
检查或更换增压器、水泵、张紧轮等部件。
大修周期：大于10,000小时。
保养耗材参考
机油滤清器、柴油滤清器、空气滤清器：建议使用玉柴纯正配件。
机油：CH-4级及以上级别，粘度根据环境温度选择（夏季15W-40，冬季5W-30/10W-30/15W-30）。
燃油标准：符合国标的0#轻柴油。
冷却液：有机长效型冷却液。
质保与注意事项
质保期：机组调试验收合格后的12个月或累计运行1000小时，以先到期为准。
注意事项：
使用正规配件：必须使用玉柴指定的纯正配件，劣质配件会严重损害发动机。
燃油品质：采用电控高压共轨系统，对燃油品质要求较高。必须使用清洁、符合标准的燃油，并定期排放油水分离器中的积水。
专业维护：电控发动机的故障诊断和保养需要专业的诊断软件和工具，建议由玉柴授权或经过专业培训的服务商进行。
环境适应性：在海拔超过1000米条件下运行，发动机功率会有所下降，需咨询厂家或服务商采取相应措施。
七、常见保护功能
低/超速保护
启动失败保护
水温过高保护
输出电压故障（过压、欠压、过流）
